Avblåsningsljuddämpare ånga och gaser
Avblåsningsljuddämpare
Avblåsnings av ånga, gaser, tex naturgas, syrgas och vätgas
Nordens ledande leverantör av avblåsnings-ljuddämpare. Vi skräddarsyr ljuddämpare för att ger en optimal akustisk och mekanisk design – upp till 70 dB dämpning. Från DN50 och uppåt.
En avblåsningsljuddämpare dämpare ljud som uppstår vi avblåsning av gaser från högt tryck till atmosfär. Ljudeffekter upp till 170 dBA kan förekomma.
Typisk applikation; placering efter utloppet av säkerhets- eller avblåsningsventiler.
För optimerad design krävs uppgifter om dessa parametrar:
* Media
* Massflödeshastighet (kg/s …)
* Inloppstemperatur (°C, °F …)
* Maskinegenskaper (antal cylindrar, varvtal …)
* Ljudeffekt eller ljudtryck Lp vid 1 m (dBA)
* Inloppstryck
* Maximalt acceptabelt tryckfall.
EFtech AB designar och levererar utrustning för dämpning av alla tänkbra ljudproblem inom industrin.
Våra produkter är avblåsningsljuddämpare för ånga och gaser, ljuddämnare för skorstenar, in-och utloppsljuddämpare till dieselmotorer, gasturbiner, fläktar, kompressorer och ånggeneratorer, ljudisolering av maskiner och transformatorer så som kompletta ljudhus, ljudhuvar, ljudskärmar, inline ljuddämpare och diffusorer.
Vid utsläpp av ånga eller gas med högt tryck till atmosfär, omvandlas tryckenergi till rörelseenergi. Gaser med hög hastighet genererar ofta extremt hög ljudeffekt. Ljudeffekter på över 160dB kan i vissa lägen uppstå. Det ljudtryck som då uppstår i närheten av ljudkällan kan då ge permanenta skador på ett mänskligt öra.

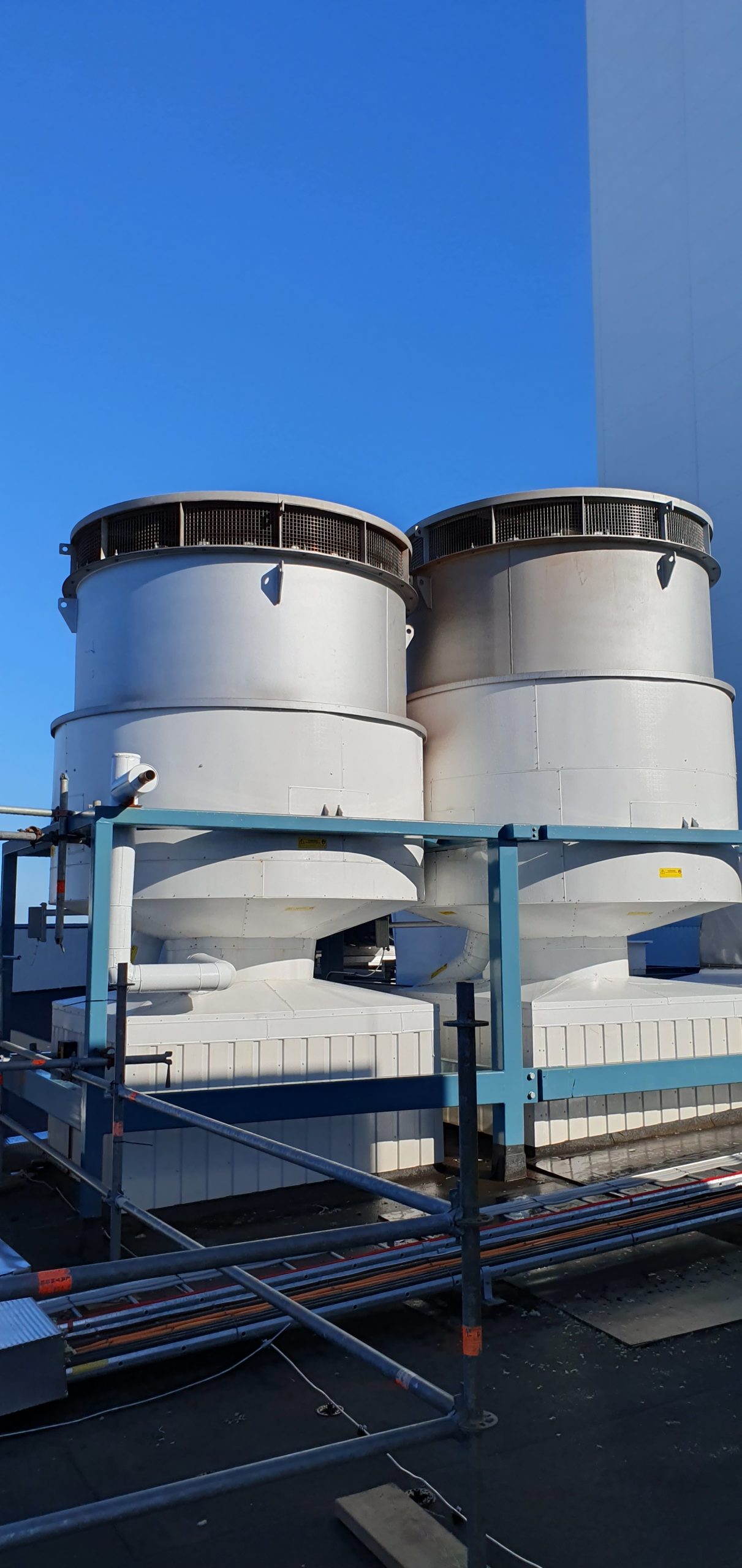

Avblåsningsljuddämpare
Ljudeffekten påverkas främst av massflödet men även på temperaturen på gasen.
Frekvensen hos det uppkomna ljudet beror på gasens hastigheten och öppningsarean på utloppet. Hög hastighet ger hög frekvens och omvänt stor utloppsarea ger låg frekvens. Detta är viktiga engenskaper för att designa en avblåsningsljuddämpare, eftersom högfrekvent ljud har lägre energi och är därmed lättare att dämpa än lågfrekvent ljud.
Därför har en avblåsningsljuddämpare en sk diffusor, ett rör med en mängd små hål. På så sätt ökas frekvensen på ljudet och dessutom sker den övervägande delen av trycknedtagningen i diffusorn. Det mesta av ljudet uppstår då i diffusorn och ljudet får då en relativt hög frekvens som är lättare att dämpa ut i den omgivande absorptionsdel i ljuddämpare.
Våra avblåsningsljuddämpare har diffusorer med borrand hål. Det flesta andra fabrikat på marknaden har stansade hål. Fördelen med borrade hål är att de kan göras med mindre diametrar än stansade hål. Detta ger stor fördel då frekvensen på ljudet från diffusorn blir betydligt högre och därmed lättare att dämpa ut.
Vi höga tryckfall över ljuddämpare görs diffusorn i flera steg, varvid tryckfallet över respektive steg reduceras.
Genom att kombinera en diffusorl med en efterföljande absorptionsdel kan en ljudreduktion upp till 70 dB uppnås.
Mikroljuddämpare
Mikroljuddämpare för avblåsnings av ånga, luft och gaser som t.ex. naturgas, syrgas och vätgas.
Mikroljuddämpare med en anslutning från DN20 och uppåt.
Typisk applikation; placering efter utloppet av säkerhetsventiler, tyckavlastningsventiler, avblåsningsventiler.
Funktionskrav som bör beaktas vid design av en ljuddämpare: tillämpning, media, flöde, tryck och temperatur, mottryck, underhåll, ljudkrav, kostnad och utrymme. Detta beskrivs nedan under varje kategori av ljuddämpare.
